Умный счётчик воды

Это не новые счётчики, а готовый комплект, который делает умными ваши существующие счётчики воды. Показания холодной и горячей приезжают в телефон сами — не нужно раз в месяц идти в коридор с фонариком, разбирать цифры на барабане и переписывать их в приложение ЖКХ.

А дальше начинается то, чего обычный «умный счётчик» не умеет. Комплект видит расход прямо сейчас, замечает воду, которая идёт, когда её никто не открывал, — и, если в доме есть приводы на кранах, сам перекрывает воду. Счётчик перестаёт быть прибором учёта и становится датчиком в контуре защиты от протечек: тем самым, который ловит течь внутри стены, где датчики на полу бесполезны.

Подойдёт счётчикам с импульсным выходом — из такого счётчика выходит тонкий проводок, и на каждые 10 литров он замыкается. Это штатный, предусмотренный производителем способ дистанционного съёма показаний; счётчики с ним ставят повсеместно, особенно в новостройках. Проверить свой — минутное дело, как именно, написано ниже.

Что входит в комплект

• 2 × Датчик импульсов POK010 — по одному на счётчик (обычно холодная и горячая вода). Работают от батарейки, около двух лет; проводов к ним тянуть не нужно;
• ZigBee-шлюз ПушОк POK101 — центр системы: собирает импульсы, ведёт показания, отдаёт их в приложение, Алису и Home Assistant.

Всё, что нужно от вас, — счётчики с импульсным выходом. Часто они уже стоят.

Подойдут ли ваши счётчики

Посмотрите на свои счётчики: если из корпуса выходит тонкий двухжильный провод (часто с разъёмом на конце) — это и есть импульсный выход, комплект подойдёт. В паспорте счётчика такой выход называют импульсным, герконовым или «выходом для дистанционного съёма показаний».

Там же, в паспорте или на самом счётчике, указана цена импульса — сколько литров приходится на одно замыкание. Чаще всего это 10 литров на импульс, встречаются 1 и 100. Это единственная цифра, которую нужно будет ввести при настройке.

Если импульсного выхода нет, комплект не подойдёт: снять показания с «глухого» механического счётчика бесконтактно нельзя. Счётчик меняют на импульсный — обычно при очередной поверке, когда его всё равно снимают.

Счётчики при этом остаются нетронутыми. Импульсный выход предусмотрен производителем, к нему просто подключаются два провода. Ни корпус, ни пломбы, ни измерительный механизм не затрагиваются.

Как это работает

Каждый POK010 подключается к импульсному выходу своего счётчика и считает замыкания. Импульсы уходят по ZigBee на шлюз, а тот переводит их в привычные кубометры: один импульс — 10 литров, тысяча импульсов — 10 м³.

Дальше это обычные состояния умного дома: показания видно в приложении «Управлятор», они ложатся на графики, участвуют в автоматизациях и уведомлениях и отдаются в Алису.

Датчики автономные, на батарейках, и связь со шлюзом — по ZigBee. Поэтому счётчикам необязательно быть рядом: один может стоять в ванной, другой в кухне под мойкой, а оба — вообще в общем коридоре за дверью квартиры. Никаких проводов между счётчиками и шлюзом.

Не только показания: вода, которую вы не открывали

Датчик отдаёт не только накопленный счётчик, но и частоту импульсов — скорость, с которой вода идёт прямо сейчас. Ради этого многие в итоге и остаются:

• Сколько на самом деле стоит душ, ванна или стирка — не догадки, а цифры на графике.
• Скрытая утечка. Подтекающий бачок или капающий смеситель глазом не заметны, но на графике это ровный расход круглые сутки, включая ночь. За месяц набегают кубометры, за которые вы платите.
• Течь там, где датчики на полу не помогут — внутри стены, в стояке, за мебелью. Пол сухой, а вода идёт.
• Сорванная подводка или забытый кран — резкий расход, которого быть не должно.

Почему тут важен не датчик, а система

Отличить набор ванны от прорыва по одному только расходу нельзя: и там и там 10–15 литров в минуту. Единственный отличительный признак — длительность. Поэтому устройство, которое кроме собственных импульсов не знает ничего, вынуждено ставить порог с запасом на самый долгий нормальный водоразбор: не десять минут, а час. Час при 15 л/мин — это почти пятьсот литров, то есть залитая квартира и соседи снизу.

Здесь счётчик не один. Решение принимает шлюз, а у него есть контекст: включён ли режим «никого нет», ночь ли сейчас, что говорят датчики протечки на полу, в каком положении краны. Правило получается точным:

Если  расход идёт непрерывно дольше 10 минут
  и   режим = «Никого нет»
То    закрыть краны
      отправить уведомление

Это точно не ванна — дома никого. Порог опускается с часа до десяти минут без ложных тревог, а вслед за уведомлением уходит команда приводам: вода перекрыта, а не «вам сообщили, что течёт».

Приводы кранов в комплект не входят — они есть в комплекте «Аквастоп» или отдельно. Принципиально здесь другое: обе задачи живут в одной системе и видят друг друга. Облачный счётчик и аквастоп — это две системы, которые друг о друге не знают в принципе.

Чего ждать не стоит. Один импульс — это 10 литров, поэтому медленная утечка видна не сразу: бачок, подтекающий на пол-литра в минуту, даёт импульс раз в двадцать минут. Такие вещи ловятся наблюдением за сутки — зато ловятся вообще, чего без счётчика не бывает никак. Мгновенно различается только сильный поток, и там всё решает контекст, а не скорость реакции.

Почему показания копит умный дом, а не устройство

Устройство честно считает импульсы — и только их. Счётчик импульсов — это приращение, а не абсолютное показание: при замене батарейки счёт начинается с нуля. Поэтому показания не привязывают к текущему значению напрямую — иначе после первой же замены батарейки цифры уехали бы на всю историю назад.

Умный дом ведёт свой итог: один раз при установке вы вводите показания с барабана счётчика, а дальше к ним прибавляется прирост импульсов. Замена батарейки при этом проходит незаметно: счётчик пошёл с нуля, стал меньше запомненного — значит, прибавлять нечего, показания просто стоят на месте, пока не придёт очередной импульс. Так сделано осознанно: сколько воды прошло, пока устройство было без питания, не знает никто, и подставить сюда можно только выдумку.

По той же причине комплекту не страшно отключение света. Импульсы копятся в самом датчике, а он на батарейке: пока шлюза нет, счёт продолжается, и после включения шлюз получает весь накопленный прирост разом. Ни один кубометр не теряется.

Математика простая и открытая — три правила в «Управляторе», их видно и можно менять. Подробный разбор с формулами есть на странице датчика газового счётчика, логика там ровно та же; общее устройство состояний и правил — в руководстве по автоматизации.

Удалённо: приложение, Алиса, Телеграм, Home Assistant

Показания собираются на шлюзе локально — интернет для этого не нужен. А если интернет в месте установки есть, к комплекту добавляется всё остальное:

• Показания и графики из любого места — в приложении «Управлятор» (Android и iOS), в том числе на даче или в другой квартире.
• Умный дом Яндекса и Алиса — показания заводятся в УДЯ через официальный навык «Пушок — Управлятор» и доступны голосом и в приложении Яндекса.
• Уведомления, в том числе в Телеграм — например, двадцатого числа приходит готовое сообщение с текущими показаниями холодной и горячей: остаётся скопировать цифры в приложение ЖКХ. Или тревожное — о непрерывном расходе.
• Home Assistant и MQTT — нативная интеграция (через HACS) и MQTT-мост в формате Zigbee2MQTT с автодискавери. Показания и расход становятся обычными сущностями HA.

Интернет нужен только для этого слоя — сам учёт продолжает работать и без него.

Чем это отличается от облачных счётчиков

Типовое решение на рынке — Wi-Fi-модуль, который раз в сутки просыпается, отдаёт показания в облако производителя и засыпает. Разница с нашим комплектом не в мелочах, а в самом устройстве:

• Данные остаются у вас. Показания считаются на шлюзе, в вашей сети: их видно в «Управляторе», в Алисе, в Home Assistant, они участвуют в автоматизациях и могут что-то запустить. Из чужого облака данные не выводятся никуда — такой счётчик умеет показать цифру, и на этом всё.
• Ничего не зависит от чужого сервиса. Облако может закрыться, а может просто перестать открываться отсюда: устройство живое, а толку ноль, и предъявить некому. Примеров хватает и у больших компаний. Здесь считает шлюз, интернет нужен только чтобы посмотреть.
• Раз в сутки против раз в четверть часа. Wi-Fi-пробуждение дорогое: ассоциация с роутером, TLS-сессия до облака — секунды на сотне миллиампер. Отсюда и суточная синхронизация, и заявленные годы работы от батареи. Это не лень производителя, а арифметика: включи частую отправку — батарея кончится за сезон. Zigbee просыпается на миллисекунды, поэтому частая передача нам ничего не стоит, а текущий расход виден вообще всегда.
• Zigbee добивает туда, где Wi-Fi сдаётся. Счётчики в общем коридоре за железной дверью — худший случай именно для Wi-Fi: клиенту нужно держать полноценную связь с роутером на высокой скорости. У Zigbee запас по дальности заметно больше, а главное — есть mesh: не хватило, поставили ретранслятор POK012L, и сеть перестроилась сама.
• Без абонплаты. Ни за показания, ни за уведомления, ни за доступ к своим же данным. Обновления прошивок — по воздуху и бесплатно.

Чего мы не делаем. Многие облачные сервисы сами передают показания в управляющую компанию. Так мы не умеем: комплект приносит вам готовые цифры, а отправить их в ЖКХ нужно самому — это полминуты, и уведомление двадцатого числа приходит уже с обоими значениями. Стоит знать и то, что авто-передача работает не везде: она требует интеграции вендора с вашей конкретной УК или региональным оператором, и часто её попросту нет — тогда показания всё равно вводят руками. Батарея у Wi-Fi-модулей тоже живёт дольше нашей: два года против пяти — та самая цена, которую они платят суточной синхронизацией.

Это не одноразовая покупка

Специализированный модуль на счётчики умеет ровно одно: считать импульсы. Здесь же половина комплекта — полноценный ZigBee-шлюз, который дальше обслуживает всю квартиру. К нему добавляется:

• Датчик газового счётчика POK021 — если газ считается тоже; он встаёт в штатную нишу счётчика без всякой проводки;
• Ещё POK010 — третий счётчик, счётчик электроэнергии с импульсным выходом, отдельный счётчик на полив;
• Датчики протечки и приводы кранов — то самое продолжение, которое превращает учёт в защиту; готовое решение — комплект «Аквастоп»;
• Любые ZigBee-устройства — свои и чужие: около 800 моделей от 35+ производителей (Aqara, IKEA, Sonoff, Tuya, Xiaomi, Yandex и другие). Полный список — на странице поддерживаемых устройств.

Отсюда и цена. Мы не делаем узкий прибор под одну задачу — мы берём универсальный датчик импульсов и обычный шлюз, который у нас и так есть. Половина стоимости комплекта приходится на шлюз, и это не налог на счётчики, а вход в умный дом: счётчики просто первая задача, которую он решает. Тот же POK010 универсален и сам по себе — если счётчик поменяли или вы переехали, он остаётся в хозяйстве как сухой контакт, вход для термистора или датчика влажности.

Установка

Ничего сложного, но аккуратность нужна:

• Приложение и привязка. Ставите «Управлятор», подключаете шлюз, привязываете оба датчика нажатием кнопки — ничего технического.
• Провод от счётчика к датчику. Двухжильный провод импульсного выхода подключается к контактному входу POK010. Полярность не важна: это просто замыкание. Провода в комплект не входят — на большинстве счётчиков он уже выведен из корпуса.
• По местам. Датчик крепится рядом со своим счётчиком, шлюз — в квартире, там, где есть розетка и Wi-Fi.
• Настройка. Вводите цену импульса (с паспорта счётчика) и стартовые показания (с барабана) — по одному разу на каждый счётчик. Дальше система считает сама.

Батарейки в датчиках хватает примерно на два года. После замены счёт импульсов начинается с нуля — как описано выше, показания это переживают незаметно и пересчитывать ничего не нужно.

Если счётчики стоят за пределами квартиры — в общем коридоре, за железной дверью, — сигналу приходится пробивать серьёзную преграду. POK101 в комплекте — бюджетная модель без усилителя сигнала. В такой ситуации между шлюзом и счётчиками ставят ретранслятор POK012L (он есть в дополнениях к комплекту) либо берут шлюз POK100 со штатным усилителем. То же касается сценария с перекрытием воды: там, где важна работа при отключённом свете, нужен шлюз с резервным питанием.

Ресурсы

Также рекомендуем

Сухой контакт · 1 060 ₽

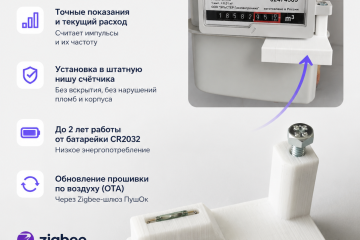

Датчик газового счётчика · 1 111 ₽

Комплект «Аквастоп» · 11 141 ₽

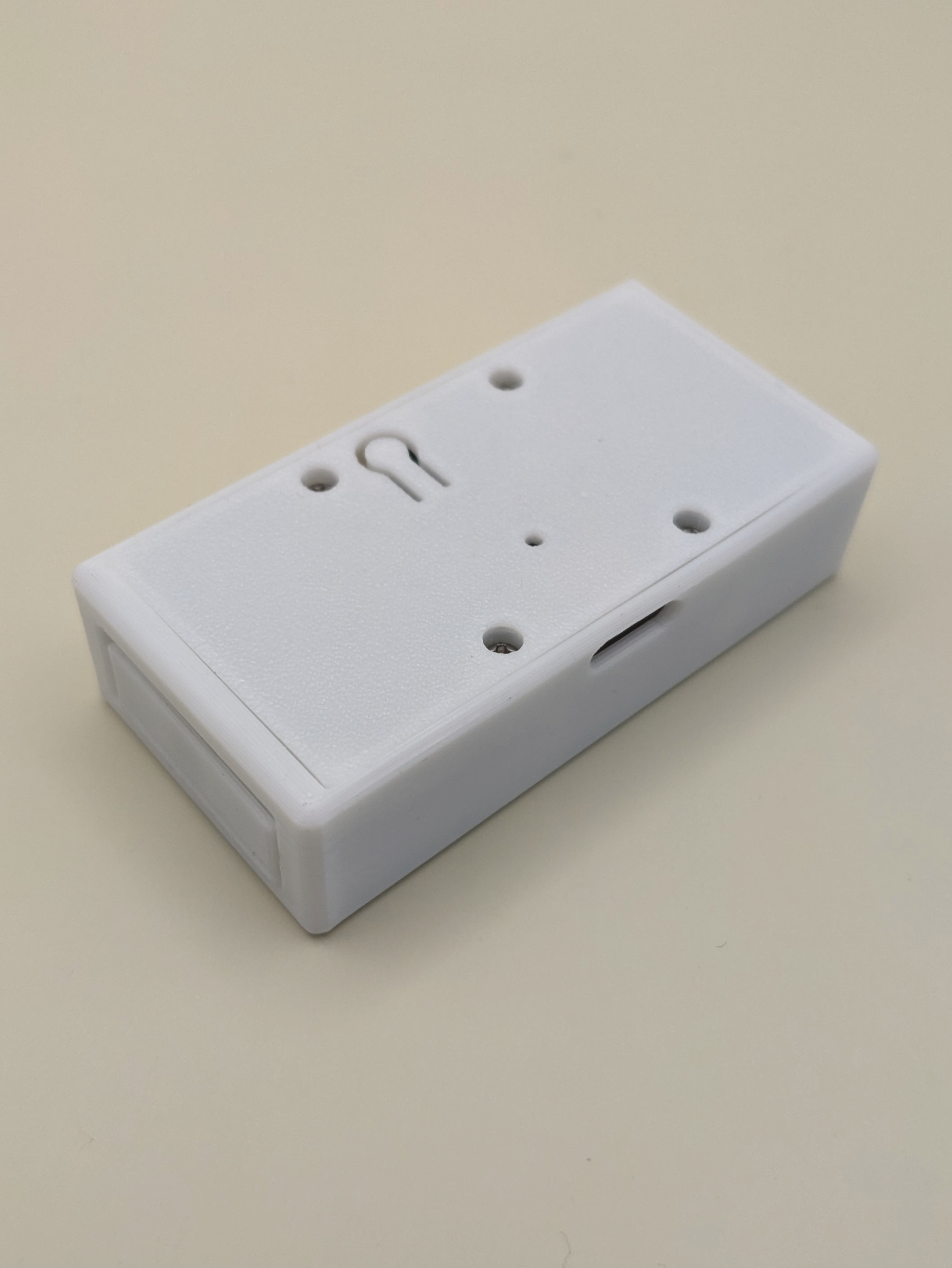

Ретранслятор с резервным питанием · 1 466 ₽
