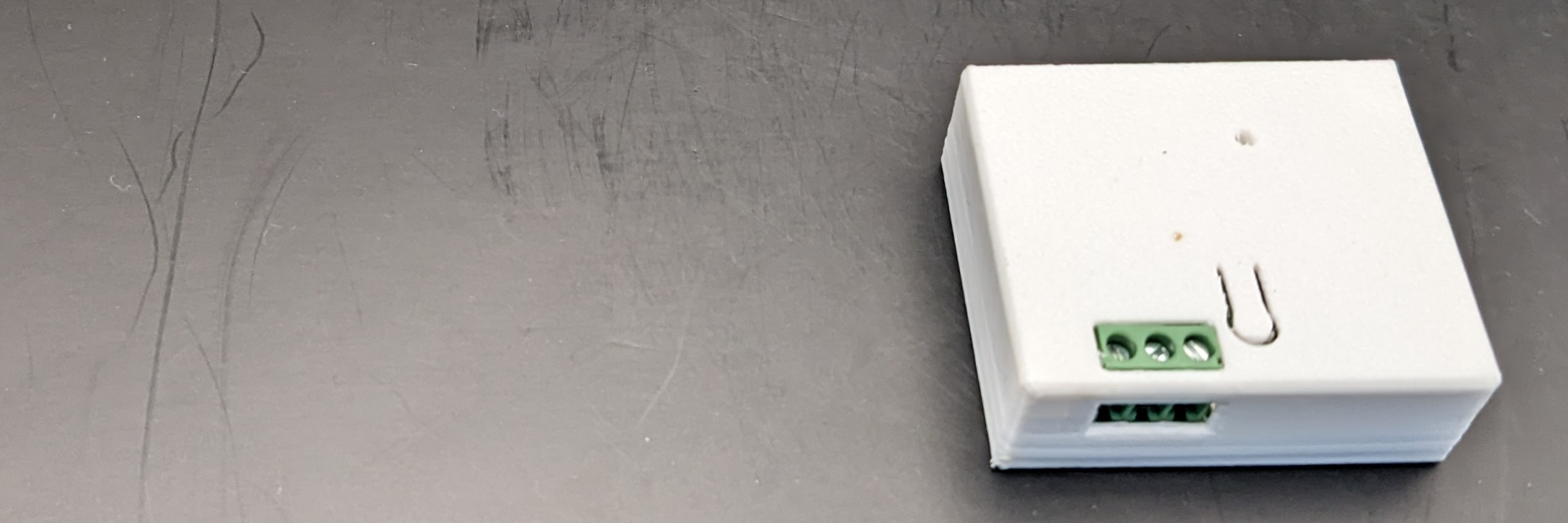

Универсальный датчик-адаптер: приводит в умный дом то, что само по себе «немое» или проводное. К нему можно подключить сухой контакт, термистор, аналоговый датчик влажности или счётчик с импульсным выходом — и получать эти данные по ZigBee.
Что это даёт:
- Сухой контакт — мониторит состояние «замкнут / разомкнут» и реагирует на изменение мгновенно. Подходит для датчиков с релейным выходом, концевиков, герконов, кнопок, старой автоматики.
- Температура по NTC — внешний термистор NTC 3950 10k, диапазон −45…+120 °C. Удобно мерить там, где обычный датчик не поставишь: труба, бак, улица.
- Аналоговая влажность — вход под аналоговый датчик влажности.
- Счётчик импульсов — считает импульсы, поэтому подходит для съёма показаний счётчиков воды или электроэнергии с импульсным выходом.
Что можно подключить
Изначально датчик задумывался просто как «сухой контакт + термистор», а затем оброс возможностями. Сегодня у него несколько входов, и под каждый — своя задача:
- Сухой контакт (общий + контакт) — состояние «замкнут / разомкнут», реакция мгновенная. Оцифровать существующий датчик с контактным выходом, следить за дверью/окном (геркон), ловить срабатывание старой автоматики.
- Термистор NTC 3950 10k — измерение температуры −45…+120 °C там, куда обычный датчик не поставить.
- Аналоговая влажность — подключение аналогового датчика влажности (в четырёхконтактной версии).
- Импульсный счётчик — тот же контактный вход умеет считать импульсы: подключите счётчик воды или электроэнергии с импульсным выходом и снимайте показания прямо в умный дом.
Одно устройство закрывает сразу целый класс задач «подружить с ZigBee то, что не было умным».
Как измеряет и передаёт данные
| Параметр | Замер | Передача |
|---|---|---|
| Контакт (замкнут / разомкнут) | мгновенно, по событию | сразу при изменении |
| Температура (внешний NTC) | каждые 15 с, сглаживание ~2 мин | каждые 12 мин или при изменении на 0.5 °C |
| Импульсы | подсчёт по входу | накопленным значением |
Диапазон измерения температуры внешним термистором — −45…+120 °C.
Что нужно для старта
POK010 — ZigBee-устройство, работает с ZigBee-шлюзом: шлюзом ПушОк либо совместимым координатором в Home Assistant / Zigbee2MQTT (конвертер — в «Ресурсах»).
Характеристики
| Протокол | ZigBee 3.0 |
| Входы | сухой контакт, термистор NTC 3950 10k, аналоговая влажность, счётчик импульсов |
| Диапазон температуры | −45…+120 °C (внешний NTC) |
| Реакция на контакт | мгновенная |
| Питание | автономное, от батареи |
| Гарантия | 6 месяцев |
Ресурсы
| Тип | Файл | Описание |
|---|---|---|
| Инструкция v1 | POK010 - Сухой контакт.pdf | Трёхконтактная версия |
| Инструкция v2 | POK010 - Сухой контакт.pdf | Четырёхконтактная версия (с аналоговой влажностью) |
| Конвертер | pok010.js | Для ioBroker или Zigbee2MQTT |
| 3D-модели | верх; бат. отсек; низ | Части корпуса для 3D-печати |
