Датчик измеряет напряжение — переменное или постоянное, от 1 до 300 В — и передаёт его по ZigBee. Главная особенность: можно задать порог, при пересечении которого датчик мгновенно шлёт тревогу и дублирует её отдельным параметром «да/нет». Есть три версии — автономная на батарейке, с паразитным питанием от самой линии (~1 мА, батарея сохранена) и комплект из трёх датчиков для контроля трёх фаз.
Что это даёт:
- Измеряет AC и DC, 1–300 В — сетевое напряжение, резервные аккумуляторы, промежуточные цепи; точность ±5%.
- Мгновенная тревога по порогу — задаёте уровень, и датчик сразу уведомит о его пересечении (гистерезис 10% гасит дребезг). Удобно для «пропало питание» или «просела батарея».
- Три версии под задачу — автономная на батарейке (CR2032, ~2 года), с паразитным питанием от линии (~1 мА) и батареей-страховкой, или комплект из трёх датчиков для трёх фаз.
- Ретрофит-адаптер — снимает данные с существующих датчиков «по напряжению», в том числе с быстро меняющимися параметрами (через порог).
Версии одинаковы по измерению и отличаются питанием и комплектностью:
| POK009 | POK009P | POK009X3 | |
|---|---|---|---|
| Питание | батарейка CR2032 | паразитно от линии (~1 мА) + батарея | батарейки CR2032 |
| Комплект | 1 датчик | 1 датчик | 3 датчика |
| Когда выбрать | точечные замеры, автономность | постоянный мониторинг сети, тревога о пропаже питания | контроль трёх фаз / сразу нескольких линий |
Какую выбрать:

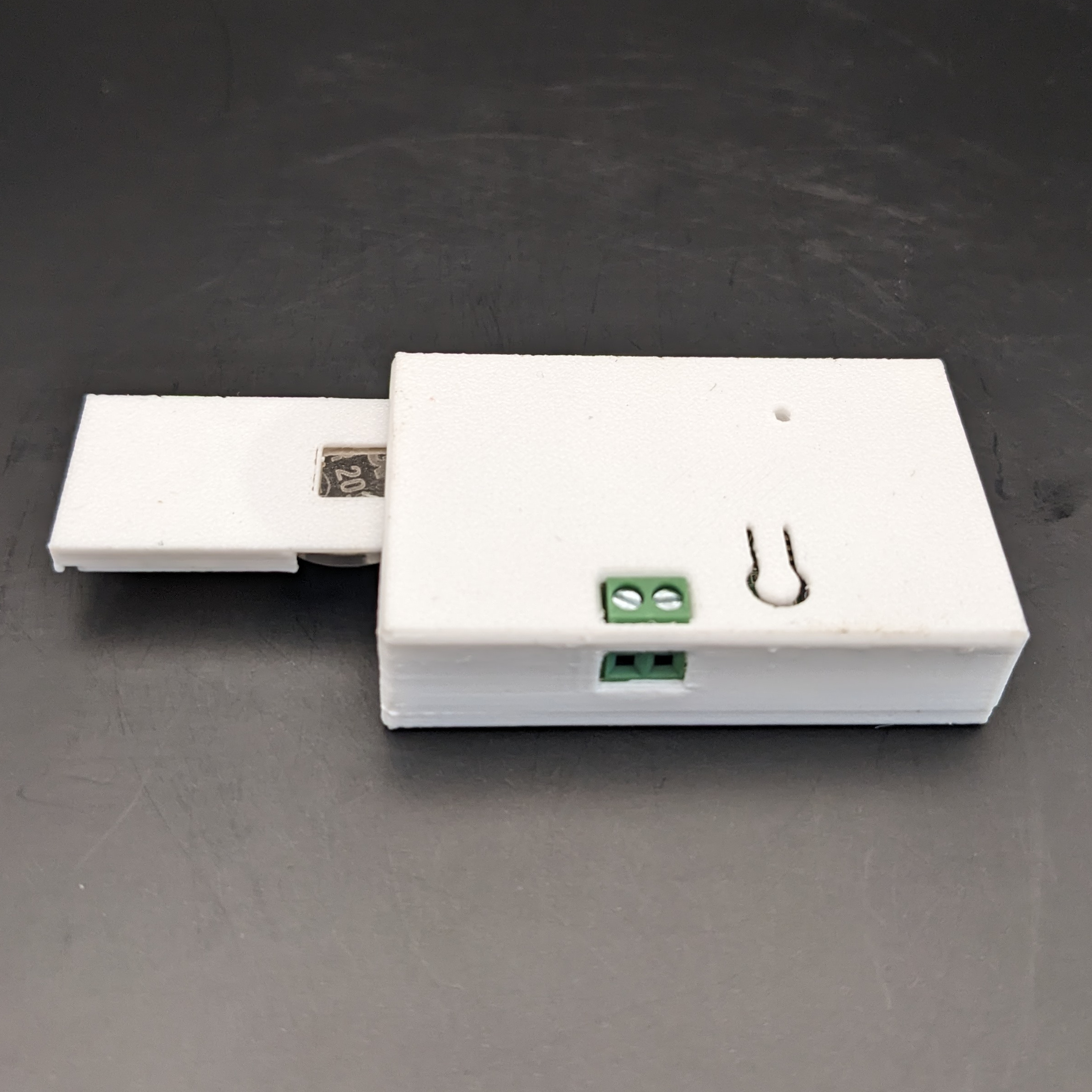

- POK009 — автономный, ставится куда угодно (батарею можно менять безопасно, не отключая датчик от линии).
- POK009P — для постоянного мониторинга линии: питается паразитно от неё (около 1 мА), а батарея остаётся как резерв — именно она позволяет сообщить о самом пропадании напряжения, когда линия обесточена.
- POK009X3 — комплект из трёх датчиков по выгодной цене: под контроль трёх фаз или сразу нескольких линий.
Где пригодится
- Резервные аккумуляторы — контроль заряда АКБ в ИБП, внешних батареях, простых системах антипротечки.
- Сетевое питание — уведомление о пропаже света (если у ZigBee есть резерв), превентивное отключение чувствительной нагрузки при просадке, история напряжения для диагностики, управление резервными источниками.
- Ретрофит датчиков — «оцифровать» существующий датчик, читая его выход по напряжению; порог позволяет ловить даже быстро меняющиеся параметры.
Порог и тревога
Помимо самого значения напряжения датчик умеет работать по порогу: вы задаёте уровень, и при его пересечении уведомление уходит мгновенно, а не в штатном цикле опроса, и дополнительно дублируется бинарным параметром — удобно для сценариев «есть / нет». Гистерезис 10% гасит дребезг у самой границы порога.
Как измеряет и передаёт данные
| Параметр | Диапазон | Точность | Замер | Передача |
|---|---|---|---|---|
| Напряжение (AC/DC) | 1–300 В | ±5% | каждые 30 с, сглаживание | каждые 5 мин или при изменении на 10%; по порогу — мгновенно |
Входное сопротивление — 270 кОм. У автономной версии одной батарейки CR2032 хватает примерно на 2 года, а заменить её можно безопасно, не отключая датчик от измеряемой линии.
Что нужно для старта
POK009 — ZigBee-устройство, работает с ZigBee-шлюзом: шлюзом ПушОк либо совместимым координатором в Home Assistant / Zigbee2MQTT (конвертер — в «Ресурсах»).
Характеристики
| Протокол | ZigBee 3.0 |
| Измерение | напряжение AC/DC, 1–300 В, ±5% |
| Входное сопротивление | 270 кОм |
| Порог | настраиваемый: мгновенное уведомление + бинарный параметр, гистерезис 10% |
| Питание | POK009 — CR2032 (~2 года); POK009P — паразитно от линии (~1 мА) + батарея |
| Замена батареи | безопасно, без отключения от линии (POK009) |
| Гарантия | 6 месяцев |
Ресурсы
| Тип | Файл | Описание |
|---|---|---|
| Инструкция POK009 | POK009 - Датчик напряжения.pdf | Автономная версия |
| Инструкция POK009P | POK009P - Датчик напряжения с питанием от линии.pdf | Версия с питанием от линии |
| Конвертер | pok009.js | Для ioBroker или Zigbee2MQTT |
| 3D-модели | верх; бат. отсек; низ; pok009v2.zip; P | Части корпуса для 3D-печати |
