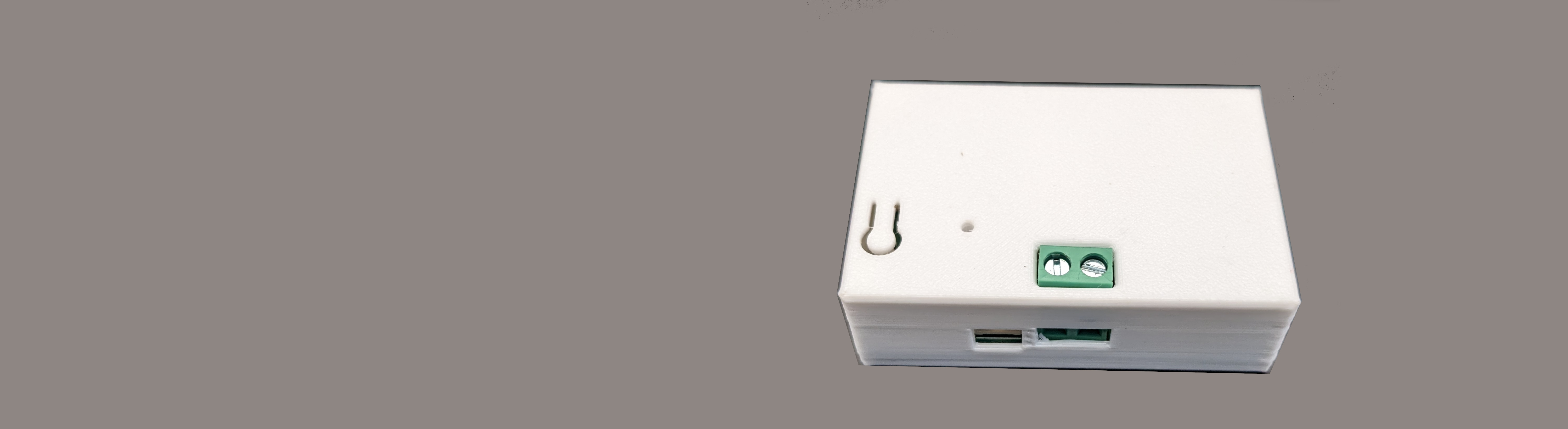

Автономное реле

Ключевые отличия от аналогов

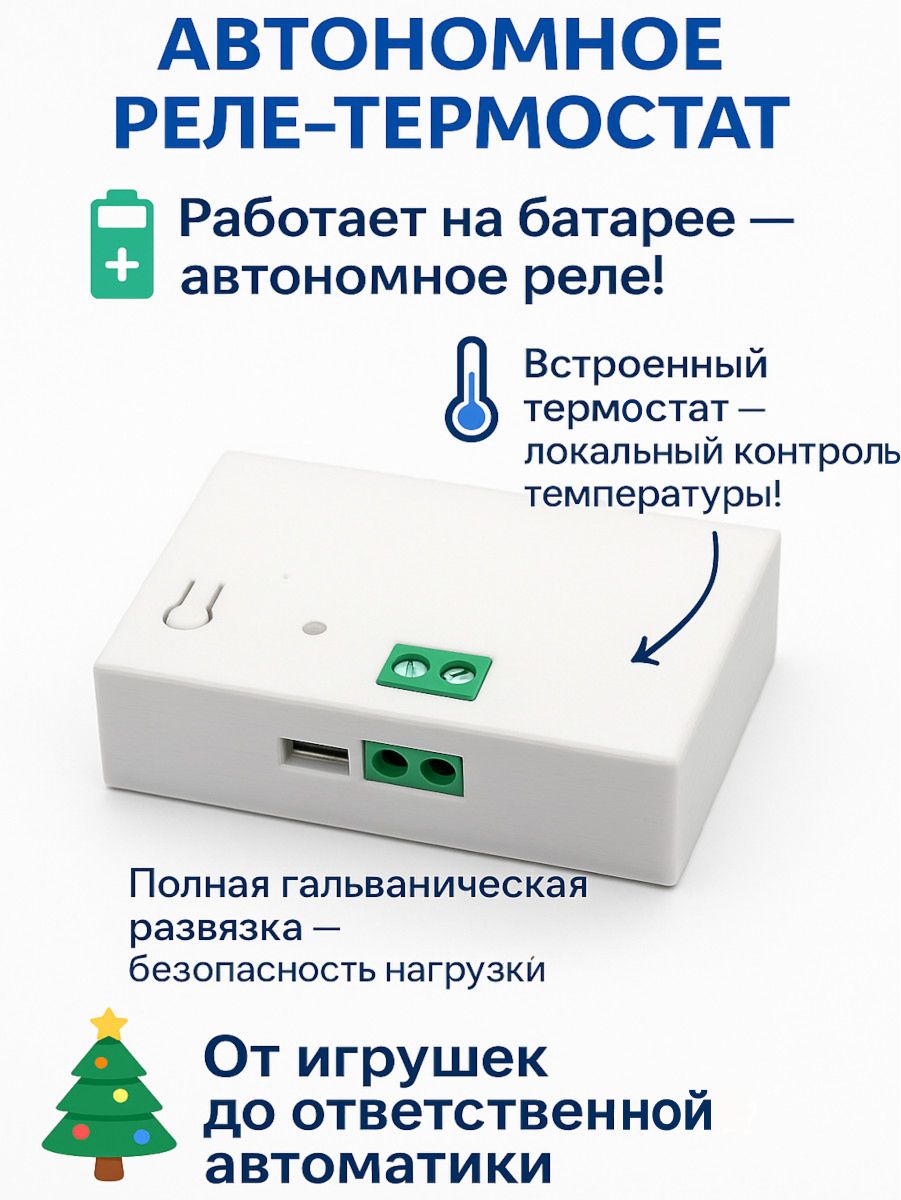

• Уникальное устройство, работает от батареи В основе бистабильное реле, не требует дополнительного питания, абсолютно гальванически развязано с нагрузкой

Описание

Может показаться что это очень странное устройство которое предназначено для коммутации электрических цепей, что подразумевает наличие энергии, но при этом реле автономно. На самом деле такое исполнение дает большую свободу в плане места для установки и убирает необходимость в дополнительных проводах и источниках питания. Может отлично подойти как ретрофит решение для активации существующих систем управления и автоматизации, например:

• подмена реле в холодильнике чтобы например сместить поддерживаемую температуру на скажем +15 градусов вместо +8
• активация устаревшей системы "анти протечка" путем имитации срабатывания датчика. Позволит добавить беспроводных датчиков в систему сохранив старое исполнительное устройство

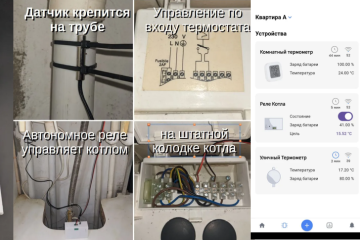

• использование в газом котле в месте подключения штатного внешнего термостата. В составе с внешним датчиком температуры позволяет осуществить бюджетный вариант погодно-зависимой регулировки температуры теплоносителя.

Кроме функций реле, в комплекте есть внешний NTC термометр для измерения температуры. При наличии термометра реле может выполнять автономную функцию управления отопителем или охладителем что заметно повышает надежность

Технические подробности

Реле имеет 3 режима работы: Монитор, Нагреватель, Охладитель. В последних двух режимах реле использует настраиваемые параметры уставки и гистерезиса температуры с точностью 0.1 градуса.

В режиме "Монитор" реле переключается внешними командами или кнопкой на корпусе и отслеживает показания датчика температуры. Измерение температуры происходит каждые 30 секунд. Температура усредняется скользящим средним с окном 10 измерений (300 секунд). Уведомления по температуре отсылаются каждые 5 минут или если температура изменилась больше чем на 0.5 градуса.

В режиме "Нагреватель" реле работает с нагревательным устройством. Реле следит за показаниями датчика температуры и замыкает контакты при снижении температуры ниже уставки на половину гистерезиса. Выключение происходит при превышении температуры выше уставки на половину гистерезиса. В режиме "Охладитель" включение и выключение реле инвертировано. В обоих режимах необходимо учесть следующее:

• Произвольное переключение извне становится недоступным. Предполагается, что основное управление реле производится изменением уставки.
• Переключение реле использует температуру, рапортуемую устройством (измерение раз в 30 секунд, усреднение скользящим средним), что предполагает работу с достаточно инерционным нагревателем или охладителем.

Напряжение батареи измеряется раз в 30 секунд в момент активности CPU (потребление 8mA) и усредняется скользящим средним с окном 8 измерений. Отправка уведомления раз в сутки.

Короткое нажатие на кнопку реле приводит к отправке значения температуры и напряжения на сервер, а также переключению реле.

В режиме ожидания (без переключения реле) активность устройства ограничена измерением температуры и периодическим опросом раз в 6 секунд на наличие команды к исполнению. Потребление в таком режиме составляет 20 uAh, что достаточно для 4-5 лет работы. Такая периодичность опроса обуславливает возможную задержку переключения до 6 секунд. Необходимо отметить что в случае плохой связи устройство может спонтанно-периодически запускать процедуру поиска лучшего ретранслятора что может заметно сократить время работы. Поэтому старайтесь удостоверится что устройство имеет хороший уровень сигнала.

Переключение реле производится импульсом тока длительностью 7 мс на нагрузку около 62 Ом. Используемая энергия на переключение 0.1 uAh, что достаточно на 10 миллионов переключений реле. Нужно учитывать, однако, что каждое переключение реле сопровождается отсылкой уведомления, а при внешнем управлении еще и получением и обработкой команды. Практические испытания показали ресурс около 25 000 переключений на одной батарее.
