Датчик уровня и температуры воды следит за поливной бочкой. Если датчик почвы отвечает на вопрос «когда поливать», то POK003 — на вопрос «как»: качественный полив это не только нужный момент, но и тёплая вода и достаточный запас в ёмкости.
Что это даёт:
- Не польёт холодной водой — меряет температуру воды в бочке. Холодная вода из магистрали — стресс для корней, а в теплице ещё и конденсат на листьях, а с ним фитофтора и грибковые.
- Контроль уровня в бочке — фиксирует, есть ли вода на его высоте. Верхний датчик — «бочка полная, долив прекратить», нижний — «почти пусто, насос всухую не гнать».
- Уличный корпус, который «дышит» — FDM-печать выпускает влагу наружу, но не пускает каплю внутрь; форма скатывает воду.
- Просто ставится и надолго — вкручивается в стенку бочки, электроника снаружи и отстёгивается; 1–2 года от батарейки CR2032.
Зачем это для полива
Полить — это не просто открыть кран. Холодная вода прямо из магистрали (разница с почвой 10–15 °C) тормозит растения, а в замкнутой теплице резко поднимает влажность воздуха: на листьях оседает конденсат — идеальные условия для фитофторы и грибковых. Поэтому воду сперва отстаивают в промежуточной ёмкости — бочке или еврокубе, где она прогревается до температуры воздуха. POK003 и следит за этой бочкой: достаточно ли прогрелась вода и сколько её осталось. За несколько сезонов грамотный полив стабильно даёт и прибавку урожая, и заметно меньше болезней.
Уровень и температура
Датчик уровня — дискретный: он фиксирует одно состояние, есть вода на его высоте или нет (поплавок с герконом, как в бачке унитаза, — простой и надёжный). Точная линейка тут и не нужна: на практике на бочку ставят два датчика. Верхний срабатывает — бочка полная, пора прекращать долив; нижний пропал — воды почти нет, дальше поливать нельзя. Между этими отметками рабочий объём, и для управления поливом этого достаточно.
Датчик можно поставить в двух ориентациях — поплавком вверх или вниз; это подстраивает рабочую точку (например, нижний датчик ближе ко дну, чтобы ловить именно «совсем пусто»). При развороте состояние контакта инвертируется — это учитывается в настройках.
В том же корпусе датчика — термистор, он меряет температуру воды по месту установки. По ней и решают, пора ли поливать: если после ночного дозалива вода ещё не прогрелась — рано.
Уличный корпус, который «дышит»
Корпус печатается на FDM-принтере, и это не экономия, а инженерное решение. Между слоями пластика остаются микрозазоры — корпус воздухопроницаем: водяной пар свободно выходит наружу, поэтому влага внутри не копится и не конденсируется на электронике. А жидкая капля через зазор в десятки микрон не проходит — мешают поверхностное натяжение и гидрофобный PETG. Пар выходит, вода не заходит. Форма корпуса при этом скатывает воду: никаких горизонтальных площадок, есть водоотводящие рёбра, а платы дополнительно покрыты лаком. Это не IP-герметичность (под водой корпус зальётся), но для дождя, снега и брызг полива защиты с запасом — проверено сезонами.
Есть простая рекомендация из инструкции: вешать датчик с северной стороны бочки. На температуру воды это не влияет (бочка за день перемешивается), а корпусу заметно легче — нет прямого солнца, меньше нагрев и конденсат, дольше ресурс. А если корпус однажды треснет (дача есть дача) — его можно просто перепечатать: все STL-файлы мы выкладываем в открытый доступ.
Установка

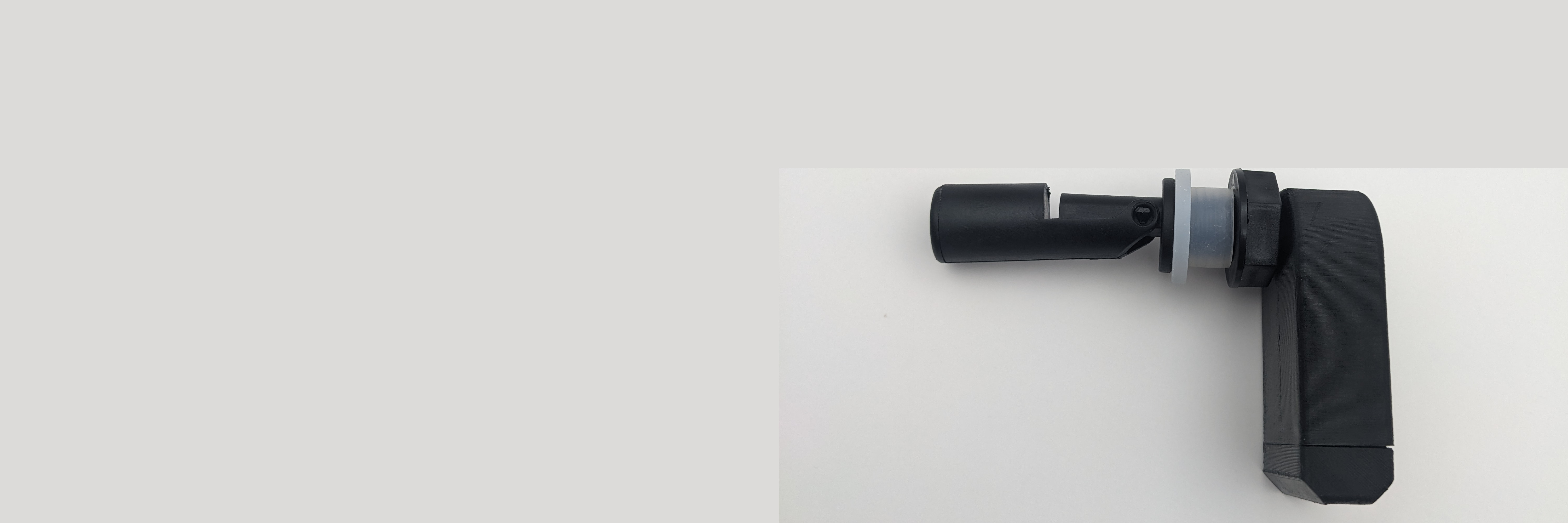

Датчик вкручивается в стенку бочки (резьба M16). Сначала через отверстие протягивается тонкий хвостик с разъёмом — он проходит свободно, — затем сам датчик заводится изнутри и фиксируется гайкой. И уже снаружи к разъёму подключается корпус электроники. Его можно в любой момент отстегнуть — для замены батарейки, зимовки или диагностики, не трогая датчик в бочке. Корпус ставится крышкой вниз, чтобы внутрь не попадал дождь.
Как измеряет и передаёт данные
Интервалы замера и отправки заданы явно — удобно для автоматизаций и для тех, кто использует Home Assistant или Zigbee2MQTT.
| Параметр | Замер | Передача |
|---|---|---|
| Уровень воды | мгновенно, по событию | сразу при изменении |
| Температура воды | каждые 30 с, сглаживание ~4 мин | каждые 5 мин или при изменении на 0.5 °C |
| Заряд батареи | каждые 2 мин (сглаживание) | раз в сутки |
Любой замер можно вызвать принудительно кнопкой на датчике. В штатном режиме одной батарейки CR2032 хватает на 1–2 года.
Что нужно для старта
POK003 — ZigBee-устройство, работает с ZigBee-шлюзом: шлюзом ПушОк либо совместимым координатором в Home Assistant / Zigbee2MQTT (конвертер — в «Ресурсах»).
Характеристики
| Протокол | ZigBee 3.0 |
| Измерения | уровень воды (дискретно) + температура |
| Установка | резьба M16 в стенку ёмкости |
| Питание | CR2032 |
| Ресурс батареи | 1–2 года |
| Исполнение | уличное, «дышащий» FDM-корпус (PETG), платы под лаком |
| Гарантия | 1 год |
Ресурсы
| Тип | Файл | Описание |
|---|---|---|
| Инструкция | POK003 - Датчик уровня.pdf | Установка и настройка |
| Конвертер | POK003.js | Для ioBroker или Zigbee2MQTT |
| 3D-модели | pok003.zip | Файлы корпуса для 3D-печати |
Как и почему появился этот датчик — в статье «Датчик температуры и уровня воды POK003: качество полива».
