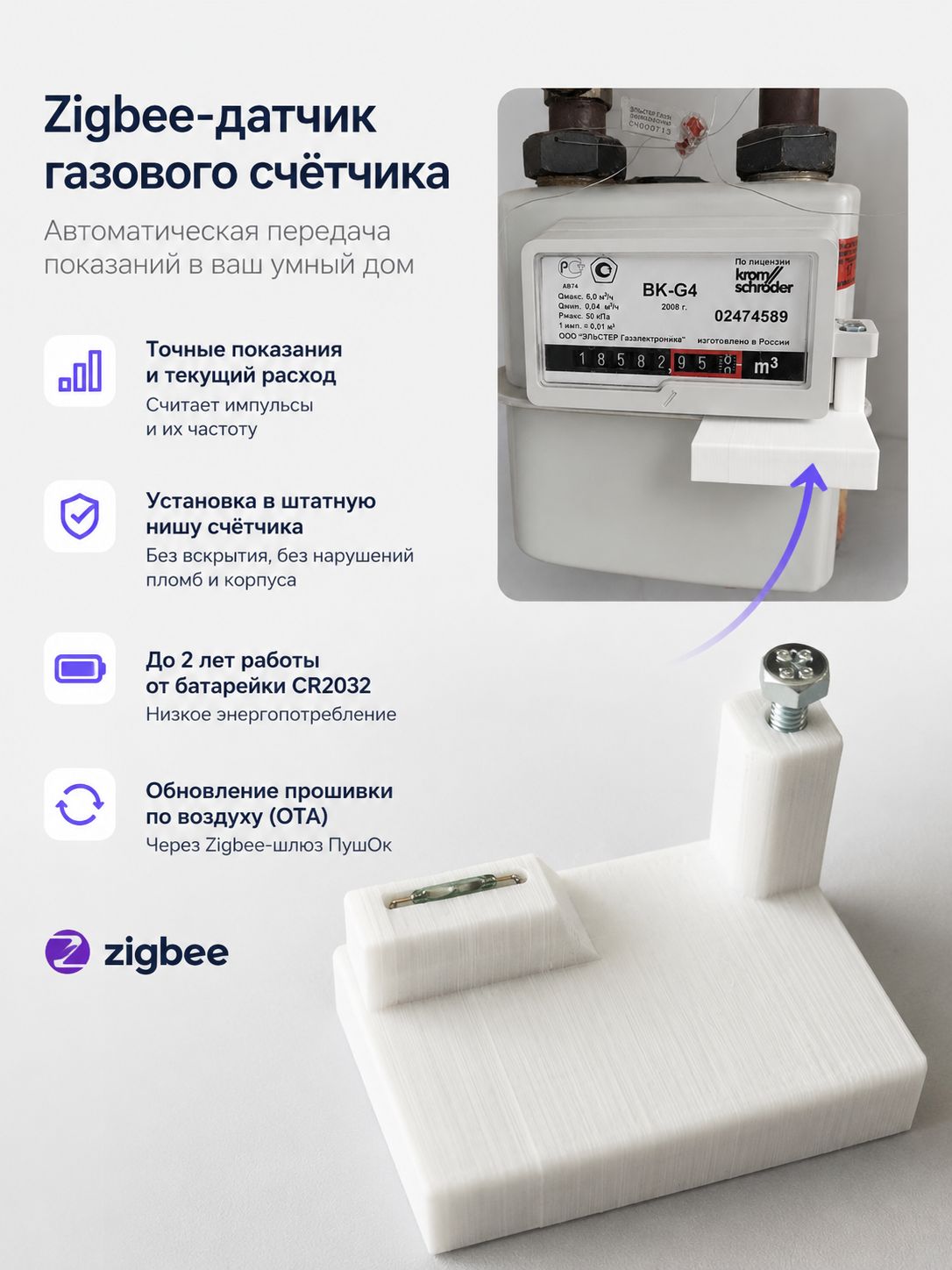

Датчик газового счётчика

Датчик снимает показания газового счётчика за вас. Он ставится в штатную нишу для импульсного датчика, ловит магнит счётного механизма и считает каждый импульс — а умный дом превращает импульсы в привычные кубометры.

Что это даёт:

• Показания сами приезжают в умный дом — не нужно лезть в шкаф с фонариком, разбирать мелкие цифры на барабане и переписывать их в приложение раз в месяц.
• Виден текущий расход, а не только итог — устройство отдаёт не только накопленное количество, но и частоту импульсов, то есть скорость, с которой газ идёт прямо сейчас. Видно, сколько на самом деле съедает котёл в мороз и во сколько обходится каждый час его работы.
• Счётчик остаётся нетронутым, пломбы тоже — устройство встаёт в штатное посадочное место, предусмотренное производителем счётчика: без вскрытия корпуса и без вмешательства в измерительный механизм.
• Поставил и забыл — 1–2 года от батарейки CR2032, обновление прошивки по воздуху.

Ключевые возможности

• 📈 Итог и скорость сразу — счётчик импульсов (сколько прошло) и частота импульсов (как быстро идёт сейчас). Первое накапливается в показания, второе даёт расход в реальном времени.
• 🔩 Штатная ниша — посадочное место под импульсный датчик предусмотрено самим производителем счётчика; корпус счётчика не вскрывается, измерительный механизм не затрагивается.
• 🧮 Кубометры считает «Управлятор» — переводит импульсы в кубометры, копит показания, считает текущий расход и отдаёт результат в том числе в Алису. Home Assistant не нужен.
• 🔋 1–2 года от CR2032 — та же плата, что у датчика уровня воды POK003, проверенная сезонами.
• ⬆️ Обновления по воздуху (OTA) — через шлюз ПушОк, без снятия устройства со счётчика.

С какими счётчиками работает

Устройство предназначено для автоматического считывания показаний газовых счётчиков через встроенный магнитный импульсный механизм. Устанавливается в штатную нишу для импульсного датчика — без вскрытия корпуса счётчика и вмешательства в его измерительный механизм.

Совместимо с:

• газовыми счётчиками ВК/BK-G1,6, G2,5, G4 и G6;
• моделями с температурной компенсацией: ВК/BK-G1,6Т, G2,5Т, G4Т и G6Т;
• другими счётчиками с механическим отсчётным устройством Elster/Honeywell типа Z3 или Z6 и посадочным местом под датчик IN-Z61.

Основная проверенная модель — ВК-G4.

Совместимость с конкретным счётчиком определяется наличием штатной ниши для импульсного датчика и магнита в счётном механизме. Перед покупкой сравните внешний вид посадочного места с фотографиями в карточке товара.

Устройство не предназначено для счётчиков с электронным дисплеем, а также для моделей с другим типом крепления импульсного датчика.

Импульсы, кубометры и показания

Устройство честно считает импульсы — и только их. Кубометры получаются из импульсов простой арифметикой, и делает её умный дом. Цена импульса — сколько газа приходится на один импульс; она зависит от модели счётчика и указана на его лицевой панели.

Текущему расходу можно верить как есть — он считается прямо из частоты. Частота отдаётся в герцах, поэтому при бытовом расходе это доли герца; правило превращает их в привычные кубометры в час.

А вот показания копит умный дом, а не устройство. Счётчик импульсов — это приращение, а не абсолютное показание: при замене батарейки счёт обнуляется и начинается с нуля. Поэтому показания не привязывают к текущему значению счётчика напрямую — иначе после первой же замены батарейки цифры уедут на всю историю назад. Умный дом ведёт свой итог: один раз задали старт по барабану счётчика, а дальше прибавляете прирост импульсов.

Целиком автоматизация в «Управляторе» выглядит так:

Состояния:
  Импульсы  [Датчик газа.Счётчик импульсов]
  Частота   [Датчик газа.Частота импульсов]

Локальные состояния:
  ЦенаИмпульса     [число]  — м³ на импульс, с лицевой панели счётчика
  Показания        [число]  — при установке задать по барабану счётчика
  Расход           [число]
  ПрошлыеИмпульсы  [число]

Правила:
  1. Расход := Частота * 3600 * ЦенаИмпульса
  2. Показания := Показания + (Импульсы - ПрошлыеИмпульсы) * ЦенаИмпульса
     если  Импульсы >= ПрошлыеИмпульсы
  3. ПрошлыеИмпульсы := Импульсы

Три правила, читаются как текст:

• (1) Расход — прямой пересчёт частоты в кубометры в час. Ни от чего, кроме текущих импульсов, не зависит.
• (2) Основное правило: к показаниям прибавляется прирост счётчика с прошлой проверки, переведённый в кубометры.
• (3) Запоминаем, на чём остановились.

Замена батарейки обрабатывается бездействием. Счётчик пошёл с нуля, оказался меньше запомненного — условие правила (2) ложно, и показания не меняются вовсе. Правило (3) просто пересинхронизируется на новое значение, и со следующего импульса накопление продолжается с той же цифры. Так сделано осознанно: сколько газа прошло, пока устройство было без питания, не знает никто, и подставить сюда можно только выдумку. Лучше не досчитать минуту замены батарейки, чем нарисовать несуществующие кубометры.

Тонкость в правилах (2) и (3): они меняют состояния, которые сами же и читают. Гонки здесь нет — все правила работают с одним срезом данных, поэтому (2) считает прирост по старому ПрошлыеИмпульсы, а (3) в том же цикле запоминает новое значение. На следующей проверке прирост уже нулевой, и показания стоят на месте, пока не придёт очередной импульс.

Дальше Показания и Расход — обычные состояния: их видно в приложении, они ложатся на графики, участвуют в автоматизациях и отдаются в Алису. Подробнее про состояния и правила — в руководстве по автоматизации.

В Home Assistant то же самое собирается штатными средствами: расход — template-сенсором, а накопление — utility_meter, который умеет переживать обнуление источника.

Установка и управление

Датчик вставляется в нишу для импульсного датчика на лицевой стороне счётчика — там, где производитель это предусмотрел. Ни пломбы, ни корпус, ни счётный механизм при этом не затрагиваются: устройство просто оказывается рядом с магнитом счётного механизма и реагирует на его прохождение.

Дальше устройство подключается к Zigbee-шлюзу как обычный датчик, и в приложении задаются цена импульса и стартовое показание — по цифрам с лицевой панели и с барабана счётчика.

Батарейку меняют раз в год-два, и после замены счётчик импульсов начинает с нуля. Если показания собраны накоплением, а не привязкой к текущему значению счётчика, — замена проходит незаметно и пересчитывать ничего не нужно.

Как измеряет и передаёт данные

Интервалы замера и отправки заданы явно — удобно для автоматизаций и для тех, кто использует Home Assistant или Zigbee2MQTT.

Импульсы считаются мгновенно и копятся в устройстве, поэтому редкая отправка ничего не теряет: за 15 минут молчания счётчик придёт с полным приростом, весь газ на месте.

Отдельное правило на начало расхода: если газа не было совсем и пошёл первый импульс, устройство сообщает об этом сразу — не дожидаясь ни интервала, ни порога. Котёл включился — вы видите это мгновенно, а не через четверть часа.

Что нужно для старта

POK021 — ZigBee-устройство, работает с ZigBee-шлюзом: шлюзом ПушОк либо совместимым координатором в Home Assistant / Zigbee2MQTT.

Со шлюзом ПушОк ничего больше не нужно: пересчёт импульсов в показания и передача их в Алису делаются прямо в «Управляторе». В Home Assistant устройство отдаёт импульсы и частоту, а кубометры собираются template-сенсором.

Характеристики

Где работает устройство

• ⭐ Родная экосистема ПушОк — через Zigbee-шлюз POK100: показания, пересчёт в кубометры, текущий расход, OTA-обновления и передача готовых значений в Алису. Ничего дополнительного не нужно.
• ✔ Полностью — Zigbee2MQTT и ioBroker (в том числе Home Assistant): устройство отдаёт счётчик импульсов и частоту, кубометры собираются на стороне системы.
• ✖ Не работает — напрямую в Zigbee Яндекс-станций, Tuya / SmartLife, Xiaomi Aqara, Сбер: считать импульсы они не умеют.
• ❓ Другие Zigbee-системы — совместимость уточняйте.
