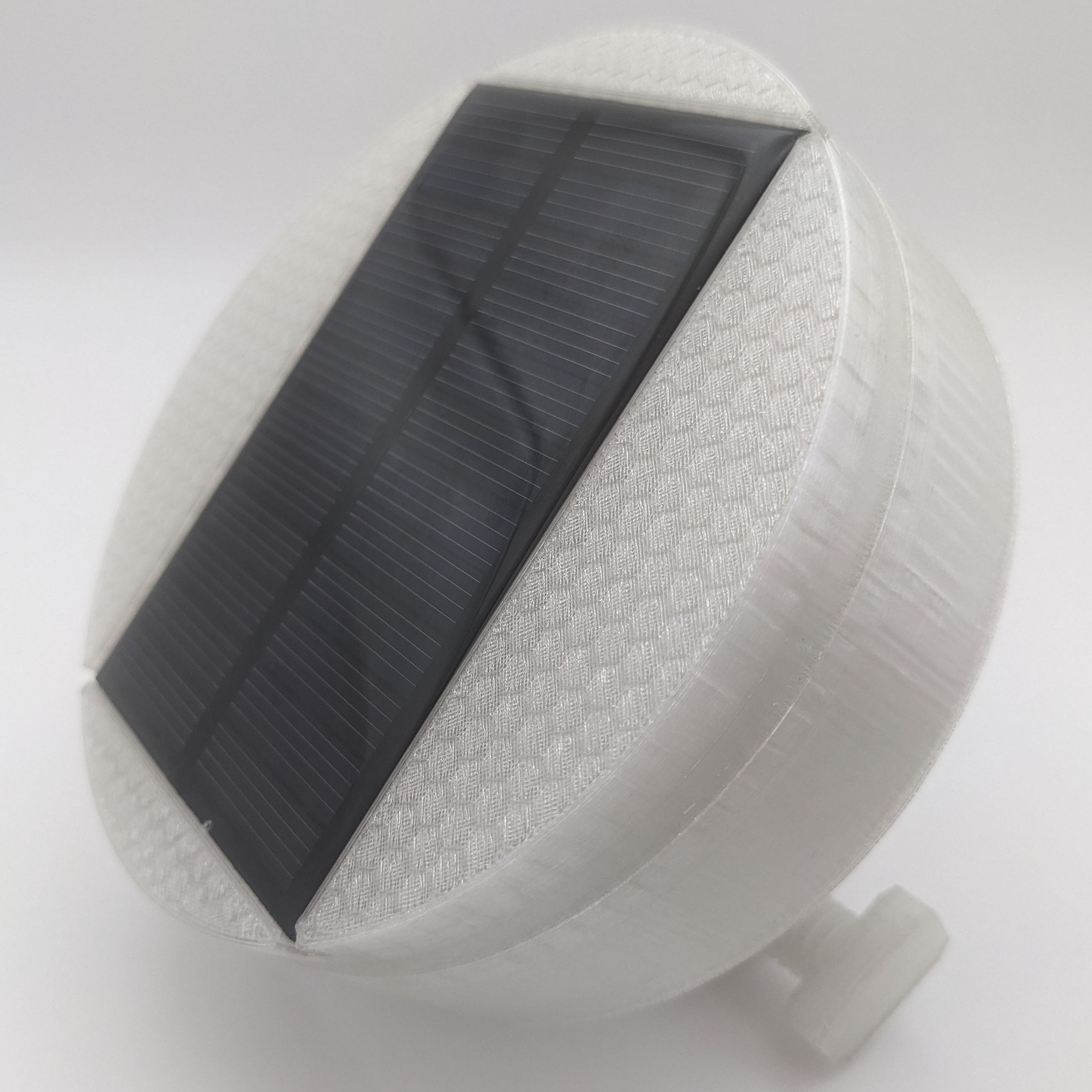

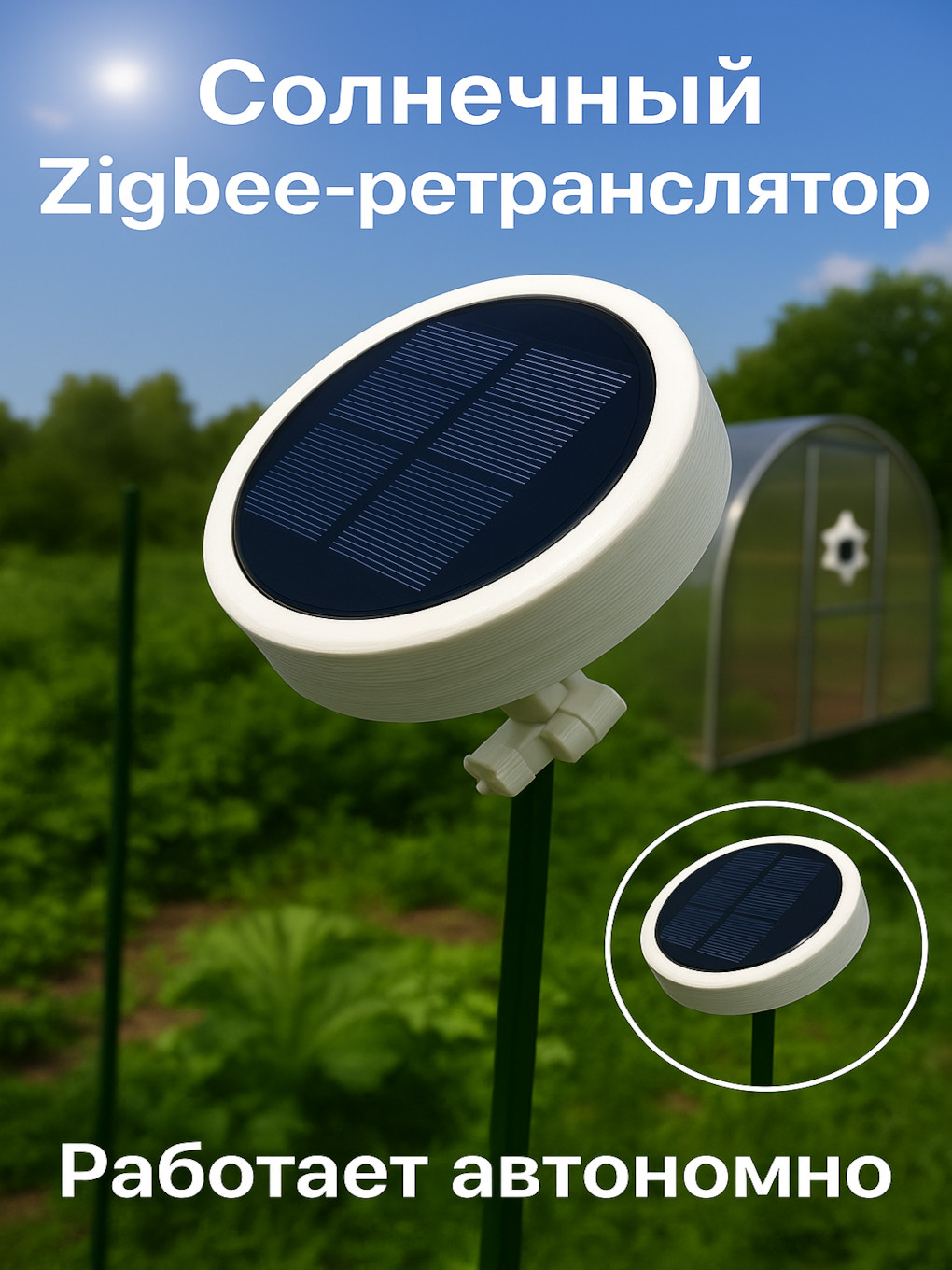

Автономный ретранслятор

В первую очередь устройство выполняет функцию ZigBee ретранслятора и позволяет увеличить зону покрытия сети. Питается устройство от аккумулятора и солнечной панели. При обычных условиях солнечная панель способна обеспечить питание устройства с Апреля по Сентябрь.

Также устройство измеряет освещенность. Измерение освещенности происходит каждые 15 секунд. Освещенность усредняется скользящим средним с окном 8 измерений (2 минуты). Уведомление об освещенности отсылается каждые 2 минуты или если уровень освещенности изменился на 100 Lux (обусловлено точностью датчика). Диапазон измерения Освещенности 0..120000 Lux.

Напряжение батареи измеряется раз в 2 минуты, усредняется скользящим средним с окном 8 измерений. Отправка на сервер каждые 20 минут.

При полном отсутствии питания от солнечной погоды (крайне пасмурная погода) устройство может работать от аккумулятора до трех дней. При недостаточном питании устройство отключается и включается позднее при достаточном накопленном заряде аккумулятора.

Ресурсы

Тип Файлы Описание
Инструкция v1 POK004 - Ретранслятор.pdf
Инструкция v2 POK004v2 - Ретранслятор.pdf
Конвертер v1 pok004.js Конвертер используется в настройка ioBroker или ZigBee2MQTT
3d модели v1 pok004v1.zip Файлы для печати частей корпуса на 3D принтере для версии ретранслятора с прямоугольной солнечной панелью
3d модели v2 pok004v2.zip Файлы для печати частей корпуса на 3D принтере для версии ретранслятора с круглой солнечной панелью
